Монтаж шахты лифта — требования и ошибки

Почему шахта «делает» сроки и бюджет

В проекте «лифтовые работы» часто воспринимают как монтаж оборудования. Но на практике большая часть рисков появляется раньше — на стадии устройства шахты:

• геометрия (отвесность/параллельность/«зажимы» по этажам) влияет на направляющие и точность сборки;
• приямок и верхняя часть шахты — критичны для нижних/верхних элементов, буферов и безопасных зазоров;
• закладные/крепления определяют, можно ли надёжно закрепить направляющие и оборудование;
• проёмы под двери напрямую влияют на сроки: «перепиливания» и усиления съедают календарь;
• электрика/заземление/АПС определяют готовность к пусконаладке и вводу.

Если вы планируете монтаж «под ключ», полезно держать в фокусе общий процесс: от проверки шахты до ввода. Базовая опорная статья по теме: монтаж лифтов под ключ в ЮФО и СКФО.

Какие бывают шахты и что это меняет

Тип шахты влияет на набор рисков и контрольных точек:

• Ж/б шахта (монолит/панель): критичны геометрия, качество закладных, проёмы и сопряжение с отделкой.
• Кирпич/блок: частые риски — «зажимы» по этажам, неровности, слабые основания под крепёж.
• Металлокаркасная шахта: важно обеспечить жёсткость, корректные узлы крепления, защиту от коррозии и точность узлов.

Если шахта проектируется/дорабатывается под конкретное оборудование — это зона проектирования лифтов и шахт. А если нужен именно комплекс «шахта + подготовка + увязка» — отдельная услуга: монтаж лифтовых шахт.

Требования к шахте: что проверяют до монтажа

Универсального «одного числа допусков на всё» не существует: допуски задаются проектом и требованиями производителя/компоновки. Но есть контрольные зоны, которые всегда проверяются до выхода монтажной бригады. Для нормативного контура смотрите: нормы безопасности и ГОСТы и ГОСТ 33984.1-2016 (2026).

1) Геометрия шахты

• отвесность стен/углов и отсутствие «зажимов» по этажам;
• параллельность и одинаковая ширина/глубина по высоте;
• ровность мест под крепление направляющих.

2) Приямок и верхняя часть шахты

• глубина/отметки по проекту, отсутствие воды и организованный водоотвод;
• гидроизоляция и защита от подтоплений;
• готовность площадок/узлов для нижних элементов и буферов;
• верхняя часть шахты: зоны крепления, безопасные расстояния, доступы.

3) Закладные, крепления, анкеровка

• наличие закладных в нужных местах и соответствие проекту;
• качество основания (не «рыхлый» слой/пустоты/слабая кладка);
• возможность безопасной анкеровки без «самодеятельности» на объекте.

4) Проёмы под двери шахты

• размеры и уровни проёмов, перемычки, отсутствие перекосов;
• готовность сопряжения с отделкой (чтобы не «пережимали» двери после ремонта);
• пожарные требования по проекту (если применимо).

5) Электрика, заземление, увязка с АПС/диспетчеризацией

• стабильное питание (временное/постоянное) и корректное заземление;
• увязка по АПС/пожарным режимам (если предусмотрено проектом);
• готовность трасс/вводов для диспетчеризации и связи.

Если на объекте планируется диспетчеризация — заранее проверьте проект и узлы подключения: диспетчеризация лифтов.

Чек-лист стройготовности шахты

Ниже — практический чек-лист для генподрядчика/техзаказчика. Он помогает «поймать» проблемы до выхода бригады.

Готовые размеры шахты, приямка и оголовка удобно сразу внести в форму подбора оборудования, чтобы получить расчёт под фактическую геометрию.

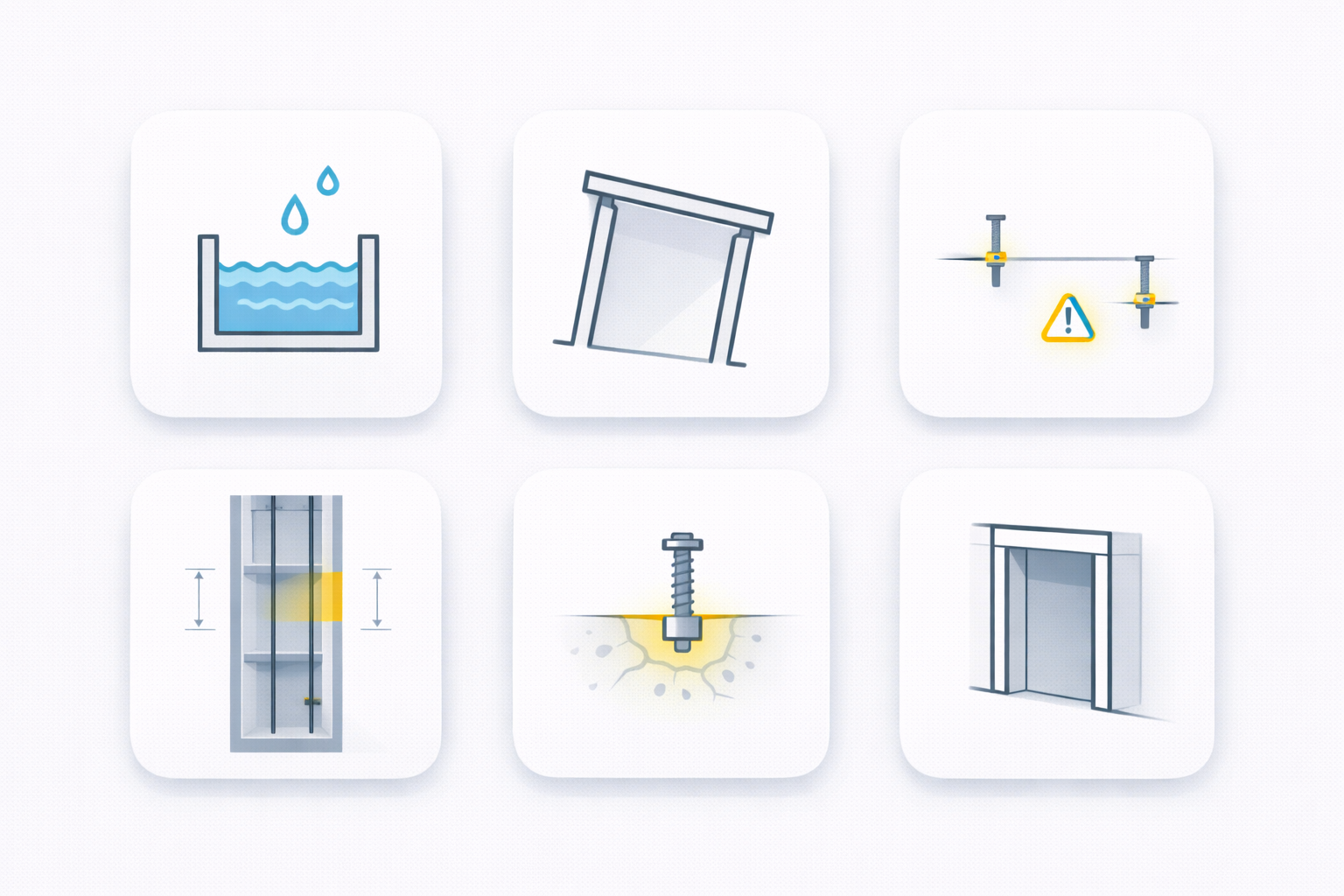

Частые ошибки при устройстве шахты (и чем они заканчиваются)

1. «Зажимы» по этажам — шахта сужается/расширяется, направляющие встают с риском перекоса, монтаж останавливается.
2. Неровные/перекошенные проёмы дверей — двери «не садятся», требуются подрезки, усиление, повторные замеры.
3. Вода в приямке — коррозия, риск по безопасности и срокам, обязательные работы по гидроизоляции/водоотводу.
4. Закладные «не там» — перенос креплений, усиление, согласования с проектом.
5. Слабое основание под анкеровку (рыхлая кладка/пустоты) — требуется усиление узлов, иначе риск по креплениям.
6. Не учтены трассы/вводы для электрики и диспетчеризации — на ПНР «всплывают» отсутствующие каналы/вводы.
7. Отделка «съела» проём — после штукатурки/плитки двери начинают цеплять или не закрываются корректно.
8. Нет безопасных доступов — задержки по допускам, ограничения по работам на высоте, простой бригад.
9. Нет согласованной увязки с АПС/пожарными режимами — проблемы на сдаче и при вводе (по применимой схеме).
10. Ошибки в отметках (приямок/верх) — несовместимость с компоновкой оборудования, дорогое исправление.
11. Неправильные/необработанные кромки в зоне дверей — проблемы с посадкой рам и ресурсом узла.
12. Отсутствие фиксации стройготовности документально — ответственность «размывается», спорные переделки затягивают сдачу.

Если нужна юридико-нормативная рамка «кто за что отвечает» — полезный разбор: ГОСТ/ТР ТС и ответственность сторон.

Как исправлять ошибки без срыва графика

• Сначала — фиксация факта: замеры/фото, привязка к этажам, акт отклонений.
• Потом — приоритизация: что блокирует монтаж (критично), а что можно закрыть параллельно.
• Увязка с графиком: доработки по шахте синхронизируем с поставкой и этапами монтажа.

Если проект уже «горит» по срокам — разумнее идти через комплекс «поставка + монтаж» либо монтаж на оборудовании заказчика после проверки комплектности. По поставке оборудования: поставка лифтового оборудования.

Как работает «Юг-Лифт» по шахтам и монтажу

Наша цель для заказчика — управляемые сроки и предсказуемый ввод.

• Инженерный выезд и проверка шахты до выхода бригады.
• Фиксация рисков по стройготовности и список доработок.
• Увязка с проектом по электрике/АПС/диспетчеризации (если есть).
• Дальше — монтаж и ввод по согласованному графику: монтаж лифтов под ключ и страница услуги монтаж лифтов.

Пример сложного объекта, где требования к условиям и точности особенно критичны — Чиркейская ГЭС.

География работ (ЮФО/СКФО)

Краткий вывод

Лифтовая шахта — ключ к предсказуемому монтажу и вводу. Перед началом работ стоит отдельно проверить строительную готовность шахты к монтажу лифта: геометрию, проёмы, приямок, доступ и временное электроснабжение.
