Дата выхода монтажной бригады согласована, оборудование готовится к поставке — но это ещё не означает, что объект действительно готов к работам. Несоответствие геометрии шахты, неподготовленные проёмы или отсутствие питания могут обнаружиться уже после приезда специалистов и привести к переносу начала работ и дополнительной координации подрядчиков.
Разберём, как заказчику, застройщику или генподрядчику проверить строительную готовность шахты заранее: какие документы передать инженеру, что измеряется на объекте, какие замечания препятствуют началу монтажа и какие работы можно завершить позже.
Конкретные размеры, схемы и технические решения определяются проектом, строительным заданием изготовителя, конструкцией выбранного лифта и принятой технологией монтажа. Универсальный список из интернета не заменяет проверку конкретного объекта.
Строительная готовность — не синоним полностью завершённой стройки. Это состояние объекта, при котором согласованный этап монтажа можно начать безопасно и без заведомых переделок. На площадке ещё могут идти отдельные отделочные и инженерные работы, если они не пересекаются с монтажной зоной и не создают опасности.
Критерии готовности складываются из проекта, строительного задания, особенностей оборудования и здания, технологии монтажной организации и результатов обследования. Поэтому одинаковый видимый элемент на двух объектах может получить разную оценку: инженер сопоставляет фактическое состояние не с фотографией-образцом, а с документацией конкретного лифта.
О требованиях к конструкции и размерам подробнее рассказано в материале о шахте лифта и типичных ошибках. Здесь рассматривается другой вопрос — процедура проверки непосредственно перед выходом монтажной бригады.
Если существующая конструкция требует существенной переделки или отдельной металлокаркасной шахты, это относится к самостоятельной задаче проектирования и монтажа лифтовой шахты.
Практически полезны две контрольные точки.
Оно помогает обнаружить отклонения геометрии, проёмов и строительных отметок до поставки оборудования. На этой стадии проще согласовать корректировку строительной части и распределить задачи между проектировщиком, генподрядчиком и лифтовой организацией.
Если оборудование ещё выбирается или его привязка к зданию требует уточнения, вопрос необходимо решить на этапе проектирования лифта и шахты.
В практике ООО «Юг-лифт» перед началом монтажных работ объект проверяют повторно. Инженер убеждается, что препятствующие работе замечания устранены, а состояние шахты соответствует актуальным чертежам.

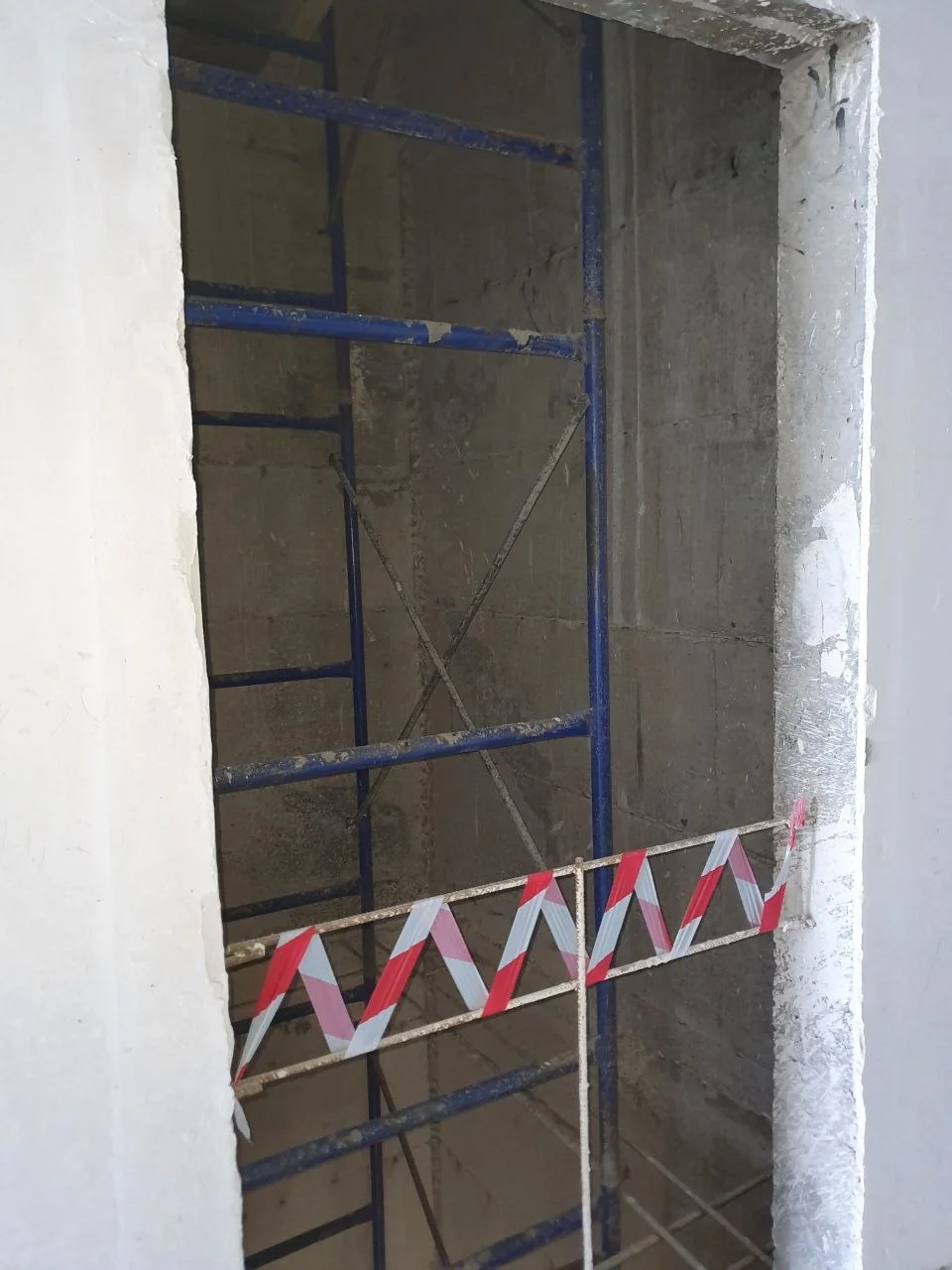

Фотографии помогают предварительно оценить видимое состояние объекта, но обычно не заменяют контрольные замеры и очный осмотр. Уборку мусора или установку ограждения в отдельных случаях можно подтвердить снимком — по решению инженера. Геометрию, вертикальность и скрытые работы проверяют на месте.
Фактические размеры необходимо сравнивать с утверждёнными решениями. Для содержательной проверки заранее готовят:
Состав может расширяться в зависимости от типа лифта, наличия машинного помещения и особенностей здания. Без проекта осмотр не позволяет доказательно ответить, соответствует ли шахта выбранному оборудованию.
Проверяют ширину и глубину шахты, вертикальные размеры по чертежам, высоту верхней части, вертикальность и изменение сечения по этажам. Контроль выполняют по документации конкретного лифта. Сужение или отклонение, не учтённое проектом, может помешать размещению оборудования и потребовать корректировки строительной части.

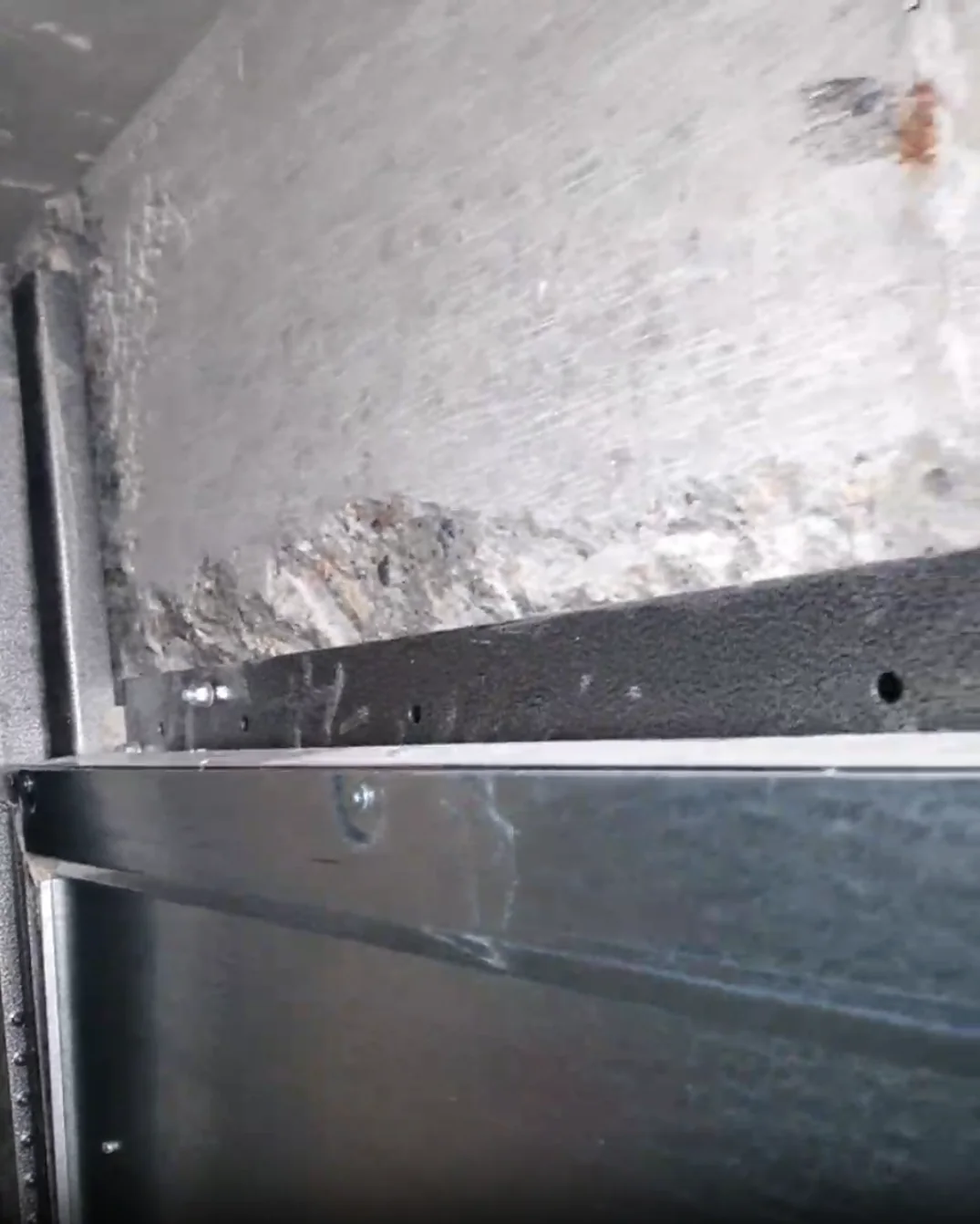

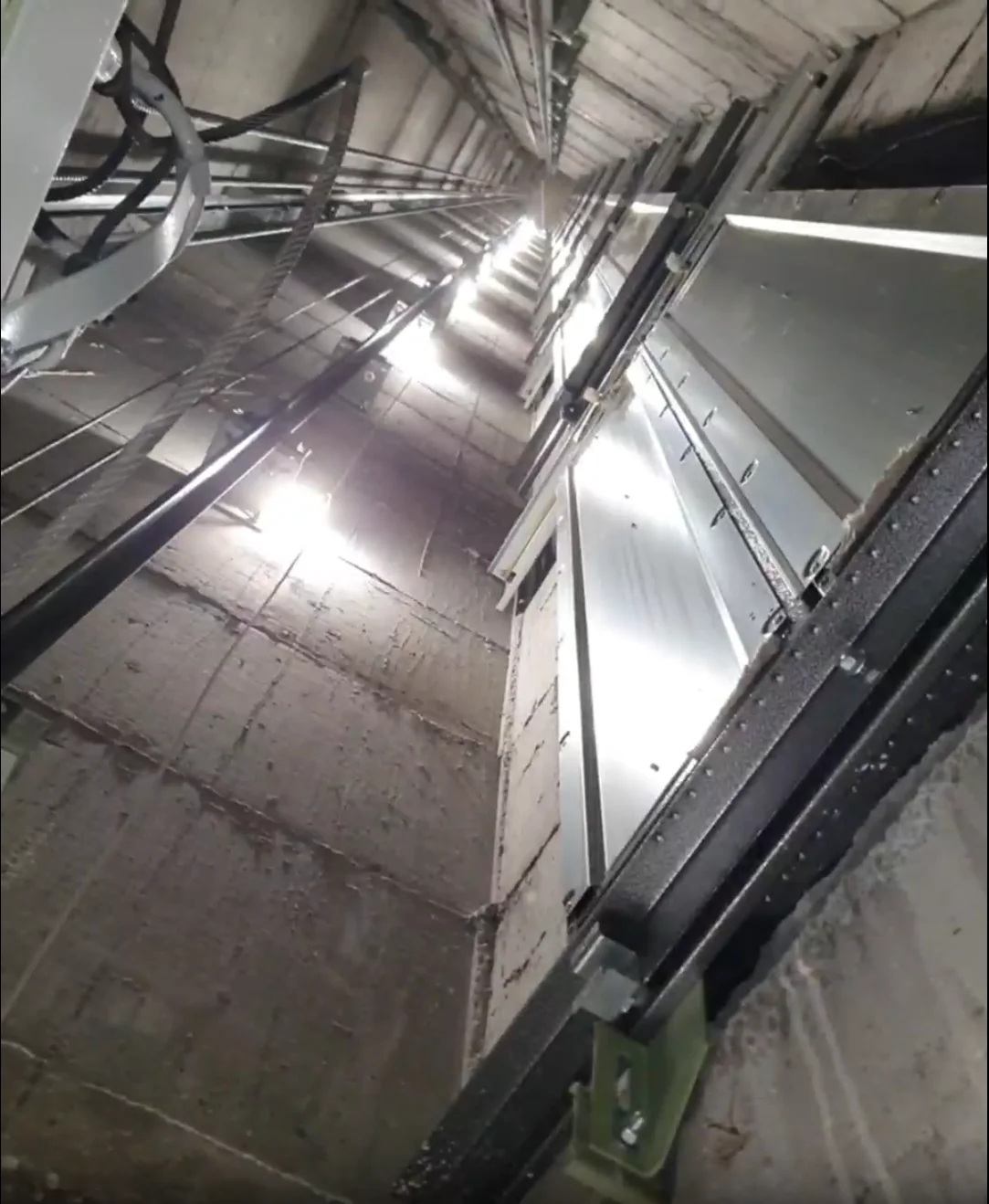

На каждом этаже измеряют проём, его положение и боковые участки стены — простенки, которые на площадке также называют «плечами». Отметка чистого пола используется при привязке порога этажной двери к будущему уровню пола. Ошибка в отметке может потребовать корректировки строительной или монтажной части на соответствующем этаже.

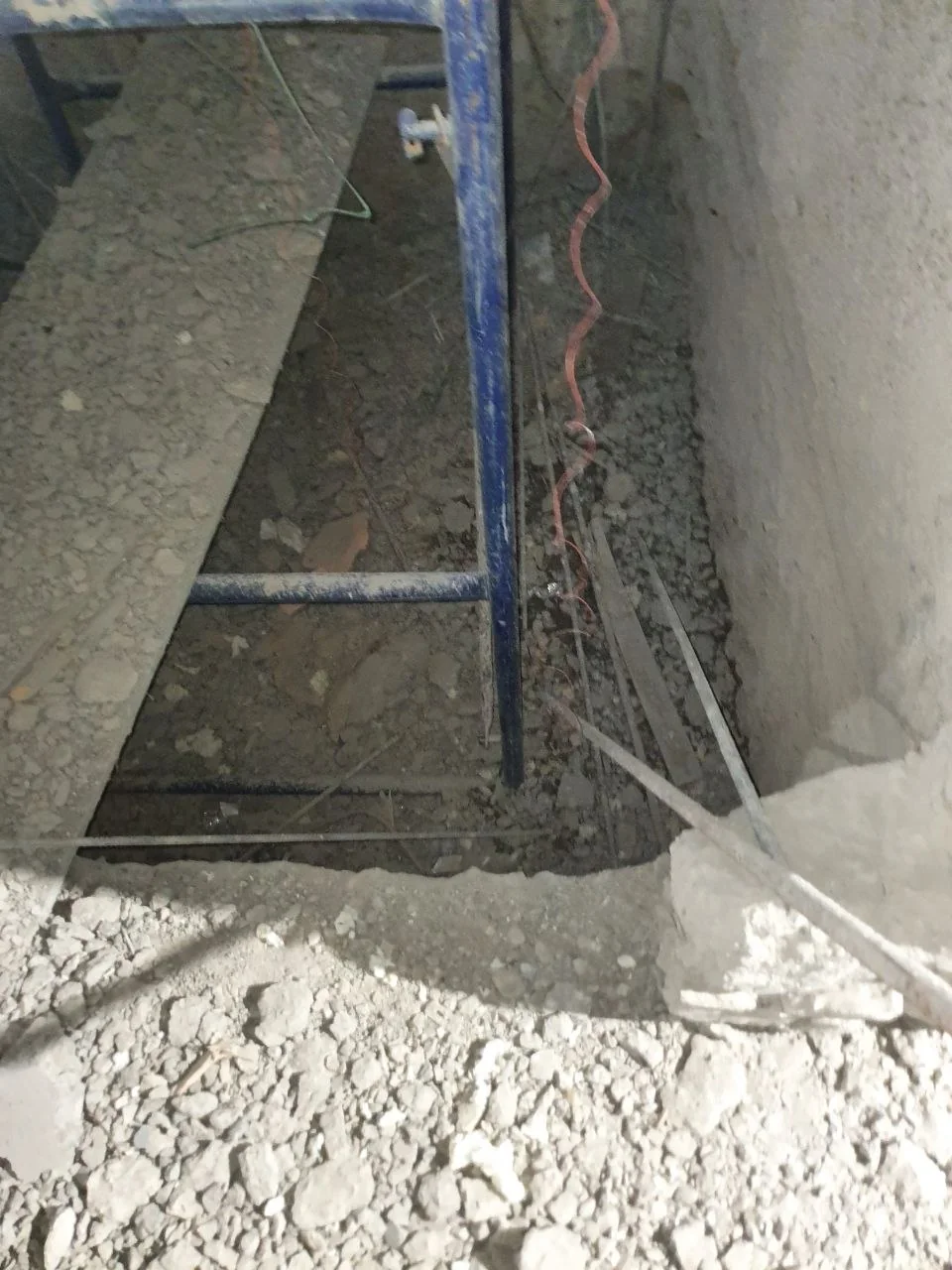

В нижней части шахты проверяют глубину и геометрию по проекту, отсутствие воды, мусора и препятствий для работ.
В практике ООО «Юг-лифт» окраску приямка и установку лестницы обычно относят к более поздней стадии. Точную очерёдность определяют по проекту, требованиям оборудования и принятой технологии монтажа.
Инженер сверяет высоту и геометрию верхней части. Наличие, расположение и характеристики монтажных балок, крюков, закладных и других элементов проверяют по проектной и конструкторской документации.

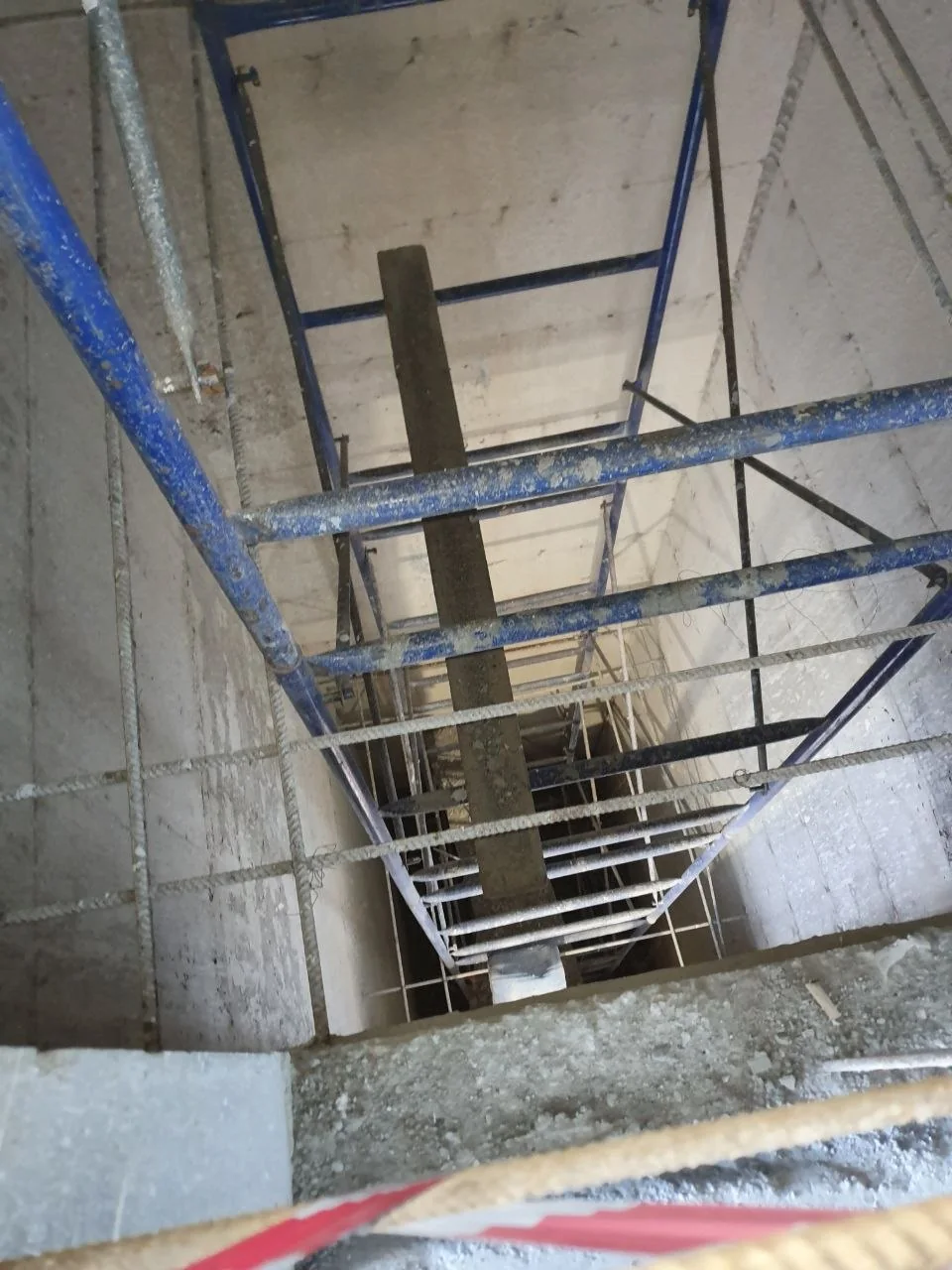

Оценивается не сам факт наличия металла, арматуры или лесов, а их влияние на замеры, провеску шахты, монтаж и перемещение оборудования. Решение о том, что необходимо убрать или доработать, принимает инженер с учётом технологии работ.
Помимо геометрии шахты, необходимы безопасные и согласованные условия производства работ:
Конкретное напряжение, сечение кабеля и расположение точек питания не следует переносить с одного объекта на другой. Эти параметры определяют проект, ППР, требования электробезопасности и согласованная с монтажной организацией схема.

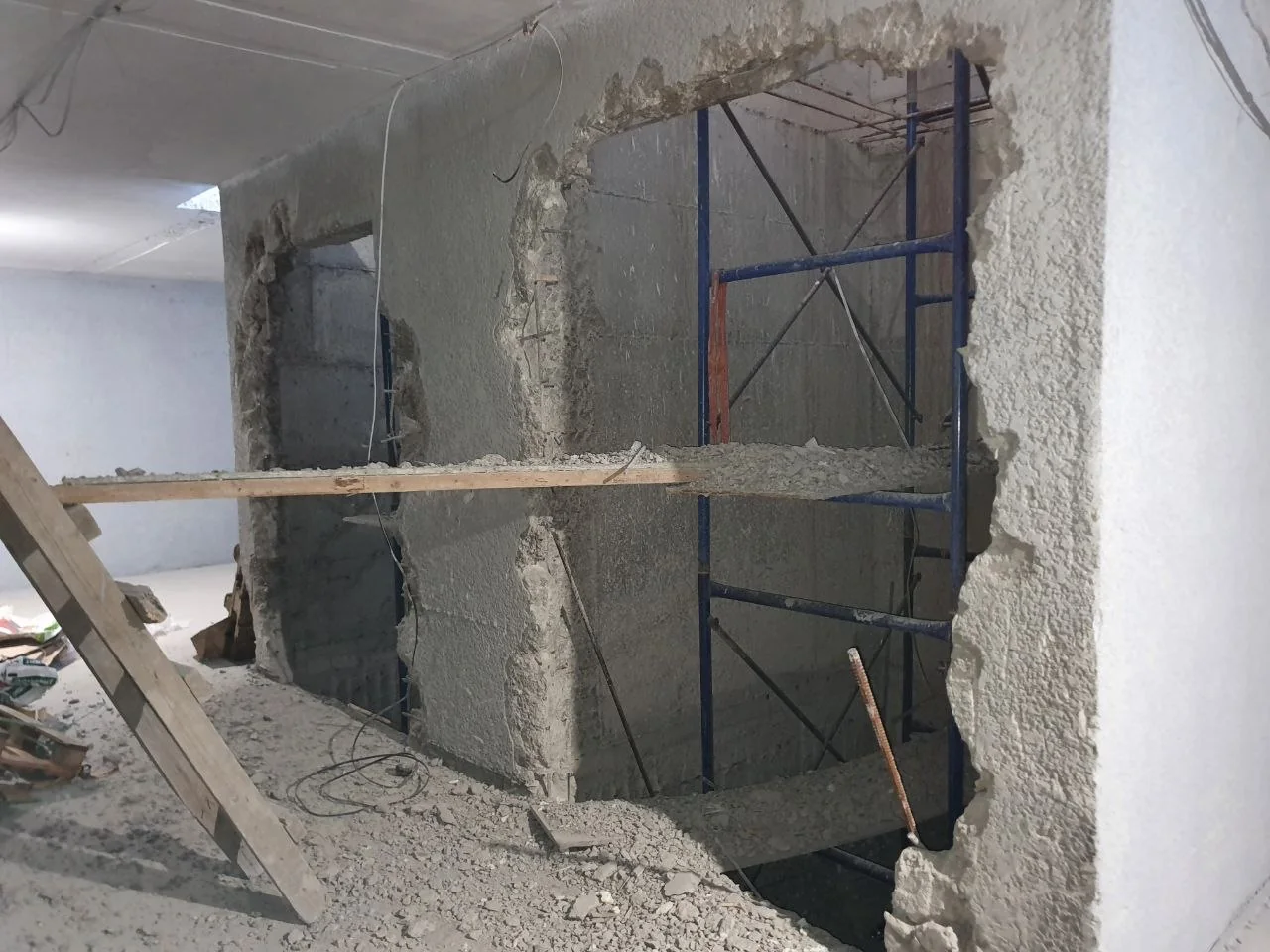

Штробление, перезаливку проёмов и другие строительные операции рядом с монтажной зоной разводят по месту и времени. Такие работы не должны подвергать людей опасности, мешать монтажу или повреждать оборудование.
До поставки стороны согласуют подъезд и площадку для разгрузки, грузоподъёмную технику, персонал и способ перемещения оборудования к месту монтажа. Для хранения требуется сухое запираемое помещение, защищённое от осадков и доступа посторонних.
Передачу оборудования на хранение фиксируют актом приёма-передачи, если такой порядок предусмотрен договором. Площадь склада, расстояние до шахты, состав бытовых помещений и распределение обязанностей при разгрузке являются договорными условиями, которые определяются для конкретного объекта.
По ответам инженера ООО «Юг-лифт», среди наиболее частых причин переноса выхода бригады — несоответствие геометрии шахты, отсутствие согласованного временного электроснабжения и несоответствие простенков дверных проёмов чертежам.
В зависимости от объекта препятствиями также могут стать:
Этот перечень не является автоматическим нормативным фильтром. Инженер оценивает влияние каждого замечания на безопасность и возможность выполнить работы по проекту.
По согласованному графику после начала механического монтажа могут продолжаться наружная отделка порталов, часть отделочных работ, окраска приямка и машинного помещения, отдельные инженерные подключения, подготовка связи, диспетчеризации и пожарных сигналов.
Возможность совмещения определяют для конкретного объекта. Работы разводят по времени и зонам так, чтобы они не создавали опасность, не загрязняли и не повреждали оборудование и не мешали монтажной бригаде.
Формат подтверждения зависит от характера замечания. Убранный мусор виден на фотографии, а геометрия, вертикальность и скрытые работы требуют измерений на объекте.
Начало монтажа, пусконаладка и ввод — разные рубежи. Требование, нужное для последующих процедур, не всегда должно быть выполнено до выхода монтажников.
| Что готовим | К началу монтажа | К пусконаладке | К последующим процедурам ввода |
|---|---|---|---|
| Геометрия | Проверена по проекту; препятствующие отклонения закрыты | Результаты проверки учтены при монтаже | — |
| Чистота и доступ | Зона работ свободна; приямок без мусора и воды | Рабочие зоны поддерживаются в надлежащем состоянии | Выполнена окончательная подготовка предусмотренных зон |
| Электроснабжение | Подготовлено временное питание по согласованной схеме | Подготовлено питание для пусконаладочных работ — по проекту и требованиям оборудования | Выполнены предусмотренные проектом постоянное питание и защитные меры |
| Освещение | Временное освещение по согласованной схеме | Освещение, необходимое для безопасного выполнения работ | Предусмотренное проектом постоянное освещение шахты, машинного помещения и связанных зон |
| Отделка | Может быть не завершена, если не мешает работам | Завершается по согласованному графику | Подходы, порталы и площадки готовы в предусмотренном объёме |
| Лестница и окраска приямка | Очерёдность определяется проектом и технологией; на отдельных объектах эти работы выполняются после механического монтажа | Выполняются в установленной для объекта последовательности | Завершены, если предусмотрены документацией |
| Связь и автоматика | Состав и срок готовности определяются проектом; как правило, эти системы относятся к последующим стадиям | Готовятся по проекту | Связь, диспетчеризация и пожарные сигналы готовы в предусмотренном объёме |
| Документы | Проект, строительное задание, чертежи и отметки | Документация по выполненному монтажу в составе, необходимом для перехода к пусконаладочным работам | Необходимые испытания, протоколы, маркировка и техническая документация |
Точный состав каждого рубежа определяется проектом и применимыми требованиями для конкретного лифта. Подробности о последующей стадии приведены в статье о подготовке лифта к вводу в эксплуатацию.
Самопроверка помогает подготовиться к обследованию, но не заменяет контрольные замеры и сравнение фактического состояния с проектом конкретного лифта.
Для предварительной подготовки понадобятся город и адрес объекта, назначение здания, стадия строительства, данные о выбранном лифте, проект и строительное задание, планы и разрезы шахты, фотографии приямка, верхней части и проёмов, а также сведения о разгрузке и хранении.
Специалисты ООО «Юг-лифт» сопоставляют документацию с фактическим состоянием шахты, проводят контрольные замеры, фиксируют замечания и проверяют их устранение. Это связывает строительную часть объекта с поставкой, монтажом лифтового оборудования и последующей наладкой.
После закрытия замечаний, которые инженер определил как препятствующие началу работ, и подтверждения готовности объекта.
Фотографии подходят для предварительной оценки и подтверждения отдельных видимых исправлений. Геометрию, вертикальность и скрытые работы проверяют на объекте.
Не всегда. Часть отделочных и инженерных работ можно завершать по согласованному графику, если они не мешают монтажу и не создают опасности.
По практике инженера ООО «Юг-лифт» — нарушения геометрии шахты, отсутствие согласованного временного электроснабжения и несоответствие простенков проёмов чертежам. На конкретном объекте могут быть и другие препятствующие замечания.
Последовательность зависит от проекта и технологии. В практике ООО «Юг-лифт» эти работы могут выполняться после механического монтажа, но до соответствующих последующих этапов.
Ответственного и срок определяют при фиксации замечания. Инженер подтверждает устранение по фотографии или при повторном выезде — в зависимости от характера проверки.
Готовность шахты определяют по проекту, строительному заданию и контрольным замерам, а не только по назначенной дате монтажа. Предварительная проверка помогает выявить препятствия до выхода бригады и согласовать корректирующие работы без вмешательства в уже начатый монтаж.
При подготовке объекта учитываются проект конкретного лифта, применимые требования технического регламента, профильных стандартов и правил охраны труда. Состав требований определяется для конкретного объекта.
